| 技术指标 | ||
| 额定量程 | T | 0-25 |
| 输出灵敏度 | mV/V | 2.0±0.02 |
| 零点输出 | %F.S. | ±1 |
| 非线性 | %F.S. | 0.03 |
| 滞后 | %F.S. | 0.03 |
| 重复性 | %F.S. | 0.02 |
| 蠕变（30分钟） | %F.S. | 0.02 |
| 温度灵敏度漂移 | %F.S./10℃ | 0.03 |
| 零点温度漂移 | %F.S./10℃ | 0.03 |
| 响应频率 | Hz | 1k |
| 材质 | 合金钢/不锈钢 | |
| 阻抗 | Ω | 350 |
| 绝缘电阻 | MΩ/100V DC | ≥5000 |
| 使用电压 | V | 5-10 |
| 工作温度范围 | ℃ | -20-80 |
| 安全过载 | %R.C. | 150 |
| 极限过载 | %R.C. | 300 |
| 电缆线规格 | m | Φ5*5m |
| 线缆极限拉力 | kg | 10 |
| TEDS | 可选 | |
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。

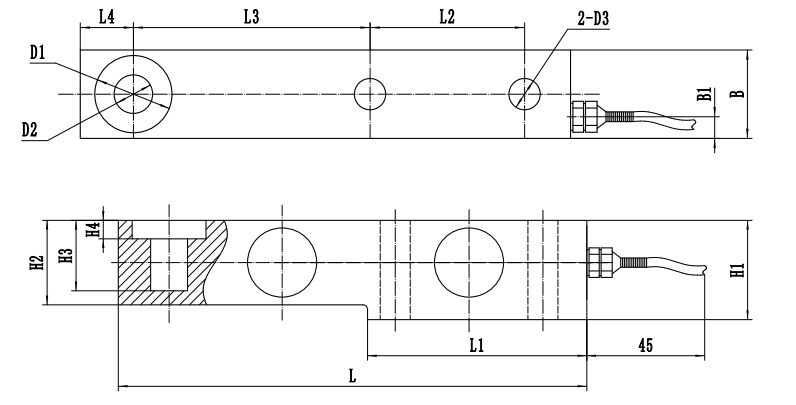

| 产品尺寸图 | |
| 单位： | mm |
| 量程 | L | L1 | L2 | L3 | L4 | L5 | W1 | H | H1 | D | D1 | ΦD2 | ΦD3 |
| 0.5-2T | 203 | 95 | 64 | 98 | 98 | 64 | 36.5 | 43 | 30.4 | Φ16 | Φ32 | Φ16 | Φ13 |
| 3T | 203 | 95 | 64 | 98 | 98 | 64 | 36.5 | 43 | 30.4 | Φ16 | Φ32 | Φ16 | Φ15 |
| 5T-7.5T-8T | 235 | 110 | 66 | 1234 | 124 | 66 | 47.5 | 52 | 30 | Φ22 | Φ38 | Φ22 | Φ21 |
| 10T | 279 | 133 | 82 | 140 | 32 | 67 | 60 | 8.5 | 20 | Φ8.5 | Φ48 | Φ32 | Φ28 |
| 15-25T | 318 | 153 | 89 | 159 | 38 | 82.5 | 70 | 8.5 | 24 | Φ9.5 | Φ54 | Φ38 | Φ34 |

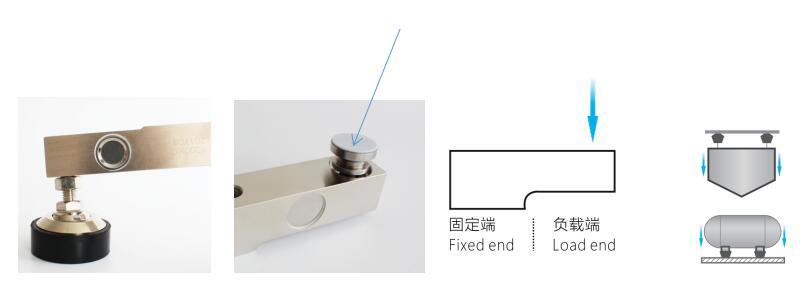

| 受力图 |
| 受力点需加装压点或支脚 |
 |
