| 技术指标 | ||
| 额定量程 | Kg | 0-50 |
| 输出灵敏度 | mV/V | 1.0-2.0 |
| 零点输出 | %F.S. | ±1 |
| 非线性 | %F.S. | 0.5 |
| 滞后 | %F.S. | 0.5 |
| 重复性 | %F.S. | 0.3 |
| 蠕变（30分钟） | %F.S. | 0.3 |
| 温度灵敏度漂移 | %F.S./10℃ | 0.05 |
| 零点温度漂移 | %F.S./10℃ | 0.05 |
| 响应频率 | Hz | 1k |
| 材质 | 合金钢 | |
| 阻抗 | Ω | 350 |
| 绝缘电阻 | MΩ/100V DC | ≥5000 |
| 使用电压 | V | 10-15 |
| 工作温度范围 | ℃ | -20-80 |
| 安全过载 | %R.C. | 150 |
| 极限过载 | %R.C. | 300 |
| 电缆线规格 | m | Φ5.5*2m |
| 线缆极限拉力 | kg | 20 |
| TEDS | 可选 | |
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。

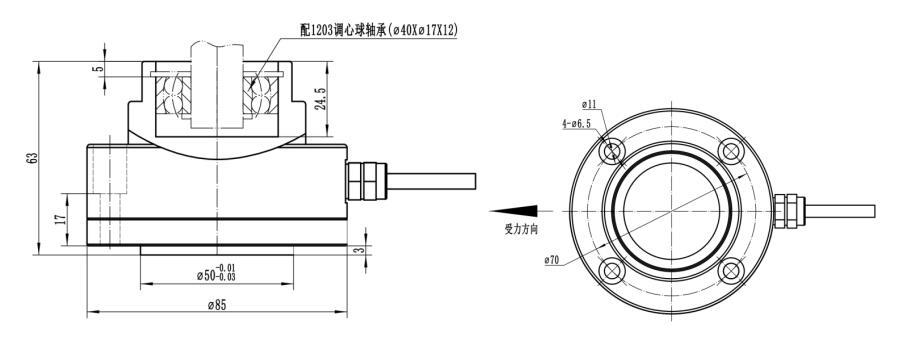

| 产品尺寸图 | |
| 单位： | mm |
| 量程 | 0-50kg |

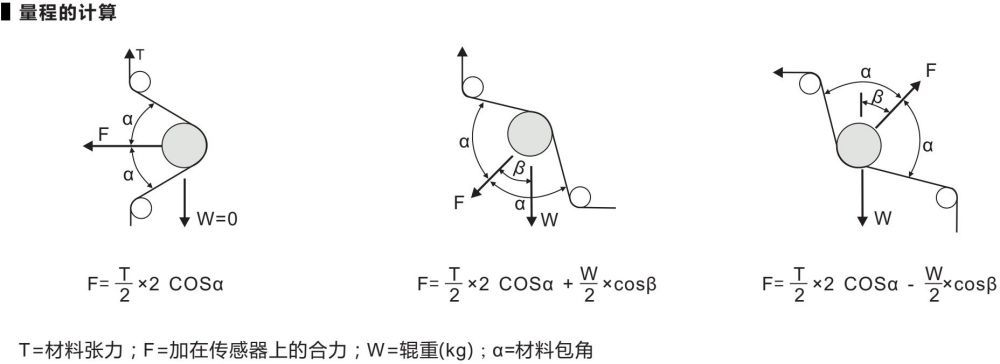

| 受力图 | |
 |

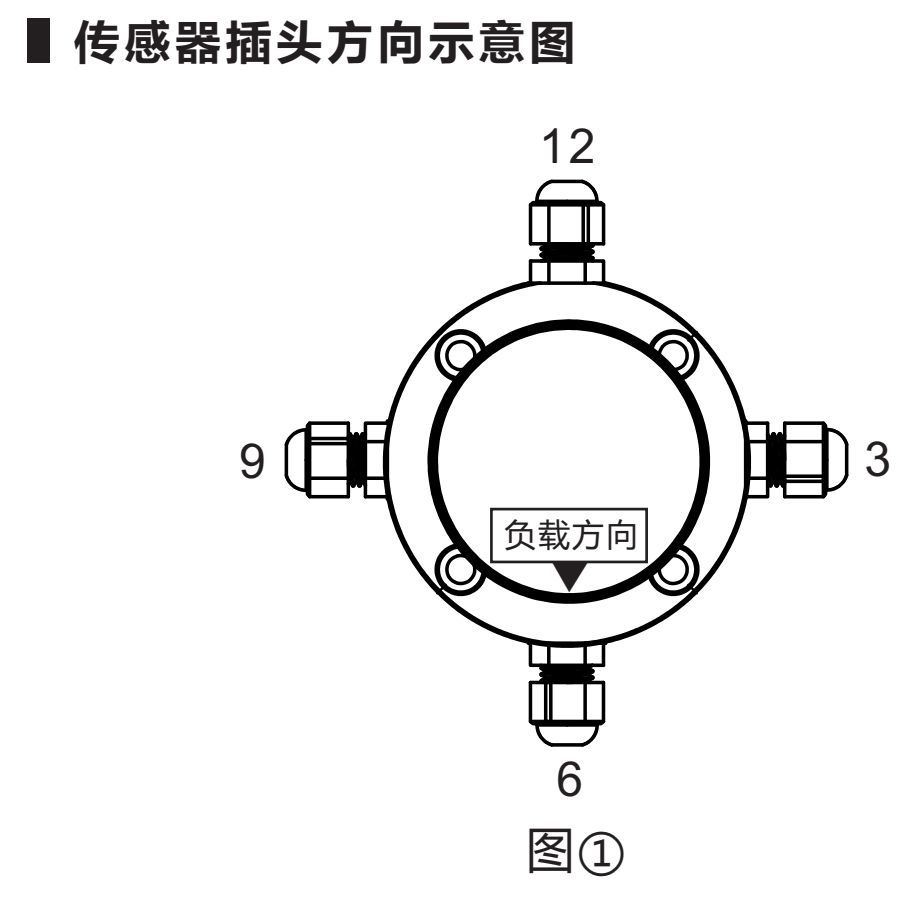

左图①，传感器插头方向说明： ■ 标准型插头方向：12点方向。 ■ 可选插头方向：3/6/9。 |
 |

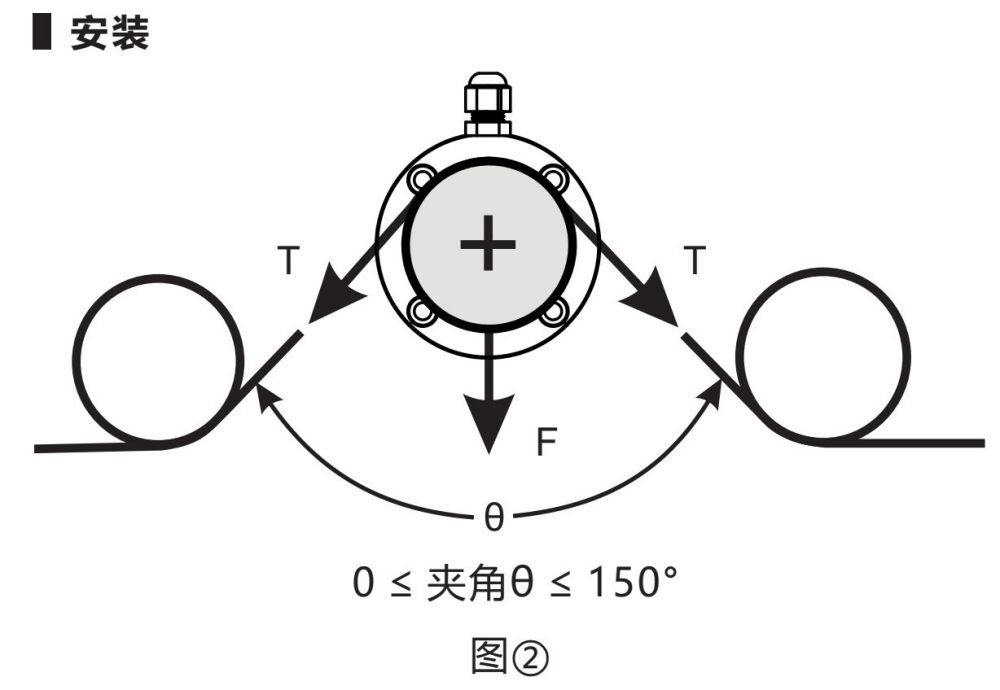

左图② ■ T=材料张力，F=加在传感器上的合力。 ■ 标准合力方向与接头方向成反向。即合力方向为6点钟方向时，12点方向为插头出线。 |
 |

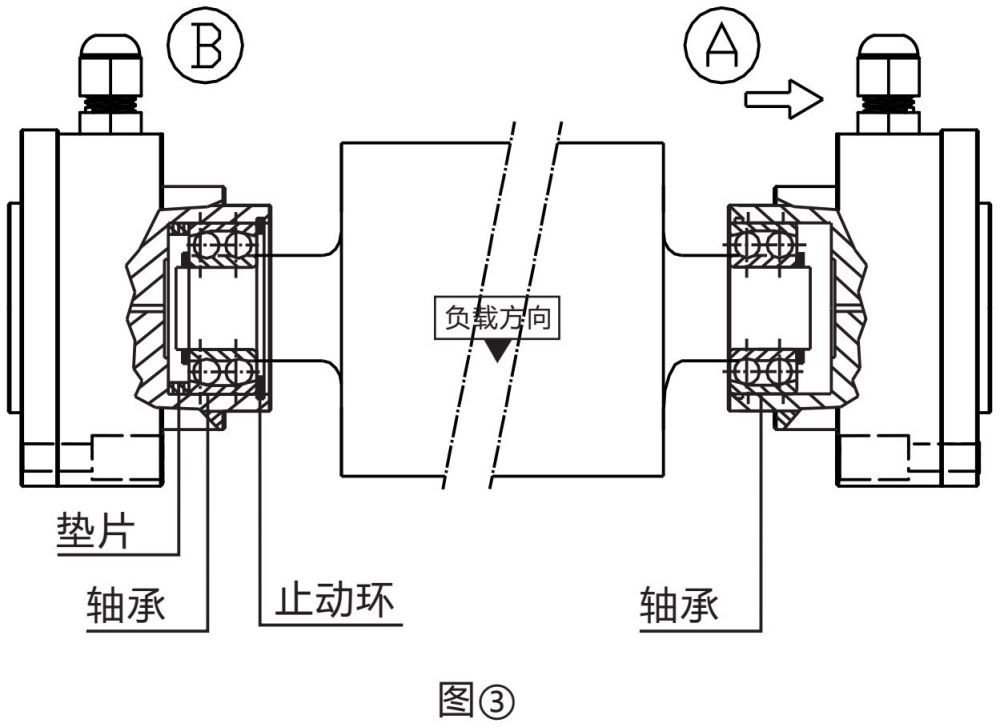

左图③ ■ 将1203调心轴承安装于辊子末端的轴上，其中一侧的轴承安装于轴上以弹性档圈固定，另一侧的轴承在轴上有一定的移动空间。 ■ 图示中的(B)为安装有固定轴承的传感器，(A)为带浮动轴承的张力传感器。 注意： ■ 张力辊的重量不得超过传感器满量程的50%。 ■ 辊子长度小于1500mm。 |
 |
|
